產品介紹

Product Introduction

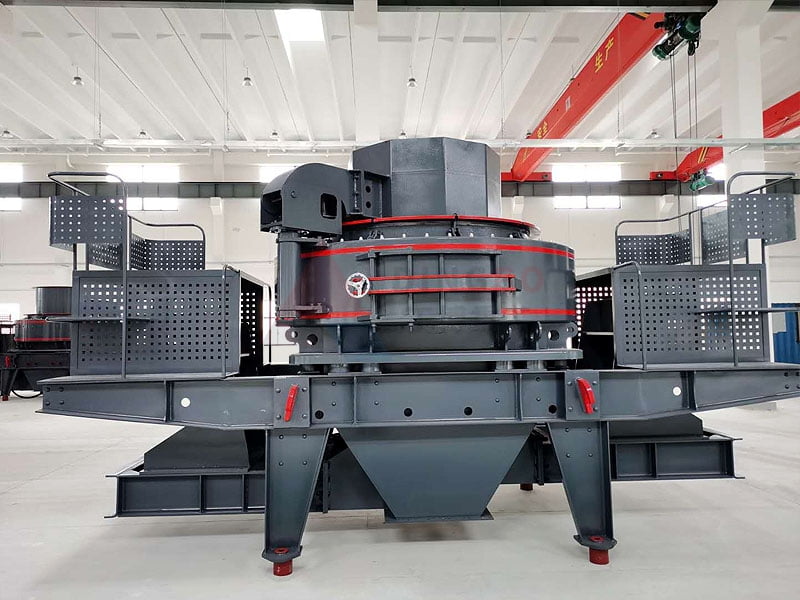

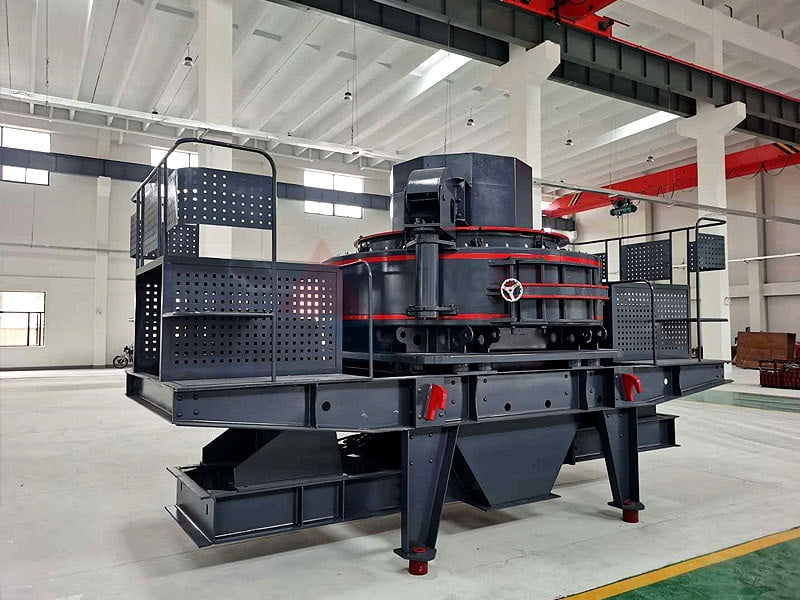

VSI立軸式?jīng)_擊制砂機

VSI Vertical Shaft Impact Sand Making Machine

VSI制砂機也叫立軸式破碎機，立軸沖擊式破碎機，5x制砂機，第五代制砂機，是丁博新型的制砂機型。它可以把各種巖石、砂石，河卵石制成附和各種粒度的建筑用砂，砂質粒度均勻、耐壓強度高，遠比天然砂、普通錘式打砂機生產的砂更符合建筑要求，更能提高建筑質量。設備具有性能可靠、設計合理、操作方便、工作效率高等特點。

生產能力：60-520（t/h）
進料粒度：30-50（mm）
出料粒度：0-5（mm）
適用物料：河卵石、花崗巖、石灰石、玄武巖、石英石、輝綠巖、鐵礦石、方解石等。
應用領域：公路和鐵路建設, 水利工程, 建筑領域, 高速鐵路, 混凝土生產, 人工湖堤防工程等。

產品特點

高效制砂

利用高速旋轉的轉子和沖擊板，高效破碎和磨碎各種硬度的物料，產生優質的人工制砂。

多功能應用

適用處理不同硬度和類型的礦石，廣泛應用于公路、鐵路、水利等領域。

可調出料粒度

可通過調整轉子轉速和出料口尺寸，精確控制所生產的細碎物料的粒度。

結構簡單易維護

設備結構簡單，操作和維護方便，能夠減少停機時間，提高生產效率。

工作原理

沖擊和破碎：轉子上的沖擊板和高速旋轉的轉子一起使物料迅速破碎和碾磨。
反擊板作用：破碎后的物料被拋向機殼內的反擊板，產生強大的反擊力，進一步細化和破碎物料。
循環破碎過程：部分已破碎的物料再次進入破碎腔，不斷受到轉子和反擊板的沖擊和破碎，逐漸減小顆粒大小。
調節出料粒度：通過調整轉子轉速和出料口尺寸，精確控制和調節所生產細碎物料的粒度。
自動保護系統：設備通常配備有自動保護系統，可以在異常情況下自動停機，保護設備和操作人員的安全。

77%節約成本

99%效率提升

100%服務響應式

技術參數

型號		VSI-7615	VSI-8522	VSI-9532	VSI-1145	VSI-1263
處理能力(t/h)	瀑落與中心進料	120-180	200-260	300-380	500-640	454-486
處理能力(t/h)	全中心進料	60-90	100-130	150-190	250-360	545-583
最大進料尺寸	軟料	<35	<40	<45	<50	<60
最大進料尺寸	硬料	<30	<35	<40	<45	<50
轉速(r/min)		1700-1890	1520-1690	1360-1510	1100-1310	900-1200
雙電動機動率		75*2	110*2	160*2	220*2	315*2
最大外形尺寸		3700x2150x2100	4140x2280x2425	4560x2447x2778	5100x2790x3320	5700x2980x4190
電源		380V;50Hz
振動傳感器檢測范圍		0.1-20mm/s連續可調
液壓潤滑站	雙油泵電動機功率(KW)	2×0.31
	安全保護	雙油泵互補保證供油，無油流，無油波壓自動停機，水冷降溫，冬季電機加熱啟動
	外形尺寸	820x520x1270
	油箱加熱器功率(KW)	2
